每NFPA 70E IEEE 1584 CSA Z462要求

ARC Flash Analytic软件是根据IEEE 1584指南开发的，用于执行ARC-FLASH危险计算作为一种易于使用和用于计算入射能量和弧形边界的全面工具，用于确定NFPA 70E，NEC / CEC和OSHA所需的有限，有限，禁止的方法界限和危险风险类别，即在工作时或附近的设备，或者在能源上进行了努力。

由于该模型能够准确说明各种设置参数，因此选择了IEEE 1584经验得出的模型进行ARC Flash分析。

*打开和盒子设备配置

*所有类型的接地

* 3至152毫米的导体之间的间隙。

* 700A至106KA的短路电流

*系统线电压在208V至15kV范围内

*从10英寸到80英寸的工作距离

对于电压超过15kV或间隙超过模型范围的情况，可以应用理论上得出的Lee方法，并将其包含在IAFA V1.0中

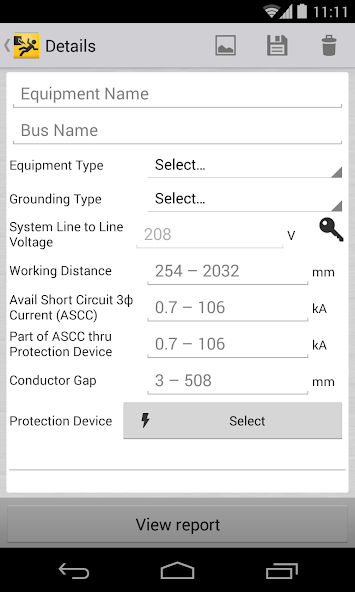

ARC Flash软件采用设备配置，电极之间的差距，接地类型，短路故障电流值和输入时系统电压，并确定故障的电弧电流。

对于在其时间流曲线的陡峭部分运行的保护设备，电流的微小变化会导致相应的工作时间发生很大变化。入射能与时间是线性的，因此电弧电流变化可能对入射能有很大的影响。 IEEE 1584提出的解决方案是进行两个电弧电流和能量计算：一种使用计算出的预期电弧电流，另一种使用降低的电弧电流低15％。

ARC Flash软件可以针对上述两个情况下的情况进行计算。 IAFA ARC Flash软件预测了给定配置和可用3相短路电流的数量的电弧故障电流。接下来，基于设备配置，上游保护设备等级和工作距离确定入射能，电弧闪存边界，冲击保护边界和人员保护设备水平。

好处：

*使用IEEE 1584方程和Lee方法的详细分析

*收集信息，拍摄SwitchGear，MCC等的照片

*立即确定电流电流，入射能，弧光灯，有限，受限，禁止的进近边界，危险风险类别，典型的服装系统

*添加保险丝和断路器数据，包括内置保护设备库中尚未列出的设备的时电流特性

*计算器式界面使复杂的计算易于理解

*通过指定适当水平的个人保护设备来提供更安全的工作环境。由于明显的原因，穿衣服不足是危险的，但是由于流动性和可见性，穿太多衣服是危险的

*设计更安全的电源系统，同时确保符合NEC 110.16，OSHA，NFPA 70E，IEEE P1584和CSA Z462标准和法规

*避免潜在罚款，生产力损失以及增加的保险和诉讼成本

*将弧持续时间截止在2到10秒范围内

*评估二级燃烧的阈值入射能

*以高分辨率图形格式生成电弧闪存警告标签

*用英语和各种国际语言创建警告标签

*保存输入配置，设备图像以备将来参考

*发送扩展报告，包括设备数据，计算结果，电弧闪存标签

*使用公制，帝国单位进行分析
